Зачем нужна система кондиционирования воздуха?

Система кондиционирования воздуха так же важна, как и система вентиляции. Поддержание нужного температурного режима необходимо как в жилых помещениях, так и помещениях под коммерцию: магазины, офисы, складские помещения. Обычно монтаж системы кондиционирования выполняется сразу вместе с оборудованием для вентиляции, так как климат на Юге России просто не позволяет отказаться от сплит-систем. Но если жители квартир включают кондиционер только в теплое время года, то владельцы супермаркетов и ресторанов должны поддерживать определенную температуру для скоропортящихся продуктов целый год, используя намного большие мощности. Именно для непрерывного охлаждения больших площадей и разработана система «чиллер-фанкойл».

Чем система «чиллер-фанкойл» отличается от обычных кондиционеров?

Читайте на эту тему
промышленная вентиляция

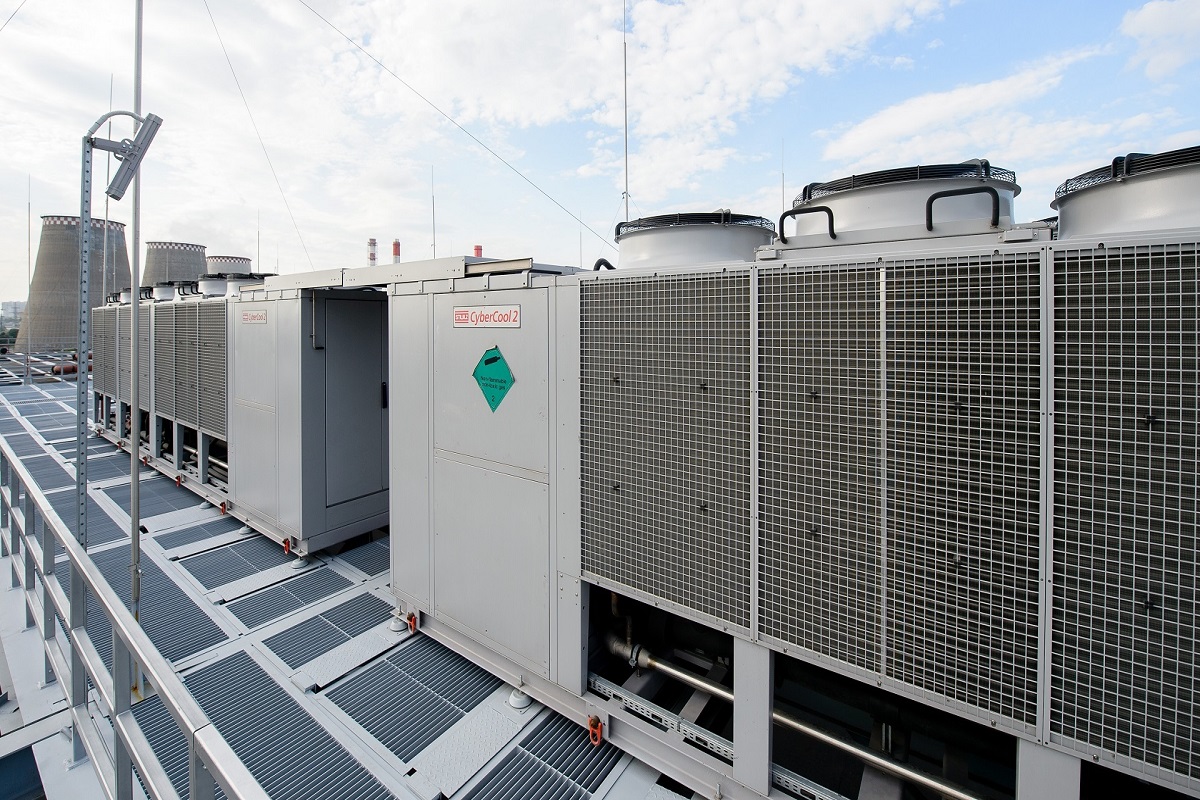

Все системы кондиционирования имеют похожую структуру: внешний и наружный блоки, которые соединяются при помощи кабелей и трубопроводов. В системе «чиллер-фанкойл» в роли наружного блока выступает чиллер, а фанкойл устанавливается внутри здания. Два агрегата работаю вместе при помощи своременной автоматики, которая настраивается и регулируется в зависимости от требований заказчика. Стоит отметить, что профессионалы называют систему «чиллер-фанкойл» системой охлаждения воздуха, а не кондиционирования. В системе кондиционирования по замкнутому контуру циркулирует специальное вещество, которое изменяет свое агрегатное состояние от жидкого до газообразного. В системе охлаждения воздуха хладагент всегда находится в жидком состоянии

Василий Чешуйкин

Инженер ОВиК
Фанкойлы бывают нескольких видов: настенные, кассетные, напольные, потолочные. Оборудование должно быть выбрано специалистами на этапе проектирования системы вентиляции и кондиционирования воздуха. Самостоятельный выбор оборудования по принципу «чем дешевле, тем лучше» приведет к постоянным сбоям в работе всей системы циркуляции воздуха и большим нагрузкам на электрические сети.

Как работает система «чиллер-фанкойл»

Охлаждение воздуха достигается за счет циркуляции воды или гликолевой смеси. Большую популярность получили именно гликолевые смеси, так как хладагент на основе пропиленгликоля или этиленгликоля не замерзает в системе. Этиленгликоль имеет более низкую стоимость, но очень токсичен. Обслуживание систем охлаждения воздуха с применением этиленгликоля должно производиться только специалистами с достаточным опытом работы. Для безопасности сотрудников, многие владельцы бизнеса не используют этиленгликоль в качестве хладагента на разных видах производства — это запрещено законодательством РФ. Пропиленгликоль стоит дороже, но он абсолютно безопасен и экологичен в использовании. За охлаждение или нагрев жидкости отвечает чиллер, что приводит к изменению температуры в помещении, так как жидкость сразу по трубкам поступает в фанкойл.

Сервисное обслуживание системы «чиллер-фанкойл»

При правильном монтаже система «чиллер-фанкойл» бесперебойно и эффективно работает в паре с системой кондиционирования, создавая нужный микроклимат в помещении.

Сервисное обслуживание чиллер и фанкойлов проходит по регламенту и графику работ. График работ определяется индивидуально, но перечень проверок в регламенте меняется очень редко.
Регламент работ по сервисному обслуживанию чиллеров:

  • визуальный осмотр на предмет механических повреждений
  • проверка креплений
  • контроль отсутствия утечек фреона
  • чистка конденсаторов
  • контроль питающего напряжения
  • измерение рабочих параметров оборудования
  • контроль работы гидравлического контура
  • контроль протечек масла


Регламент работ по сервисному обслуживанию фанкойлов:

  • визуальный осмотр на предмет механических повреждений
  • проверка креплений
  • чистка воздушных фильтров
  • проверка и чистка дренажной системы
  • проверка и чистка дренажной системы
  • чистка фильтра грубой очистки узла обвязки фанкойла
  • чистка теплообменника внутреннего блока и обработка антибактериальным составом


Также специалисты проводят тестирование работы системы «чиллер-фанкойл»:

  • проверка режима работы холодильной машины, выявление перегрева, переохлаждения и остатка фреона
  • проверка микропроцессора по заводским и установочным параметрам
  • проверка работы электродвигателей компрессоров и вентиляторов по нагрузкам и токам на силовых проводах
  • тестирование приборов автоматики
  • проверка масла на кислотность
  • проверка датчиков температуры и давления
  • проверка напряжения питания

Для справки:

Современные производители оборудования для охлаждения воздуха предлагают большой выбор чиллеров различной мощности: от 1-2 до нескольких тысяч кВт со множеством вариантов схем подключения.
